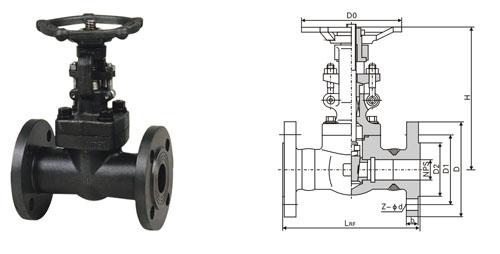

高壓鍛鋼閘閥 |
一：產品用途
鍛鋼系列閘閥不僅適用中低壓場合，而且適用于高壓石油、化工、制藥、化肥、電力等各種工況，截?cái)嗷蚪油ü苈方橘|(zhì)。
二：產品特點
1.鍛鋼閘閥流體阻力小，密封面受介質的忡刷和侵蝕小。
2.鍛鋼閘閥適用于 Class150 ～ 2500 、工作溫度 -29～425℃(碳鋼)或-29～500℃(不銹鋼)的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
3.對焊鍛鋼閘閥形體簡單， 結構長度短，制造工藝性好，適用范圍廣。
4.閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。5.鍛鋼閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，所以流體阻力小。
6.承插焊鍛鋼閘閥介質流向不受限制，不擾流、不降低壓力。密封性能非常好 全開時密封面受沖蝕較小。
7.鍛鋼閘閥運動方向與流體方向相垂直，能作全開和全關 。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
三：基本參數
1.公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
2.公稱通徑或口徑：DN10～500、NPS 1/2 ～36"
3.連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃
4. 驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動
5.閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
四：執行標準
設計制造：GB12224 GB/T12228 BG/T12235
結構長度：JB/T96-95
法蘭尺寸：JB/T82.1~82.4-94
檢驗和試驗：GB/T13927
五：性能參數表
|
基本型號 |
Z61H |
Z41H |
Z11H |
|
|
工作壓力（Mpa） |
PN1.6—PN42(CLASS150—CLASS2500) |
|||
|
公稱通徑(DN mm) |
DN15-DN50 1/2" --2" |
|||
|
適用介質 |
水、油、氣、醋酸類、硝酸類等各種介質 |
|||
|
材質 |
閥體 |
A105、LF2、F11、F5、F304、F304L、F321、F316、F316L |
||
|
閥瓣 |
A105、LF2、F11、F5、F304、F304L、F321、F316、F316L |
|||
|
閥桿 |
A105、LF2、F11、F5、F304、F304L、F321、F316、F316L |
|||
|
密封面 |
司太立合金 |
|||
